ラジカル共重合のQ－eスキーム





ラジカル共重合について

まずラジカルとは不対電子を持つ化学種のことであり、ラジカル重合とは、ポリマー末端の活性点がフリーラジカルで成長する連鎖重合で、工業的に広く利用される一般的な重合方法である。

そして共重合とは、２種類以上のモノマーを重合させる反応である。
例えばラジカル共重合で得られるSBR（スチレンーブタジエンゴム）は、強度が大きく硬いスチレンと、分子設計の自由度が高く柔らかいブタジエンを組み合わせることで使いやすい物性に調製できる。

このように様々な特徴のモノマーを組み合わせることで、１種類のモノマーから作るポリマーよりも実用性の高いポリマーを作ることができる。

共重合の成長反応と共重合のしやすさ

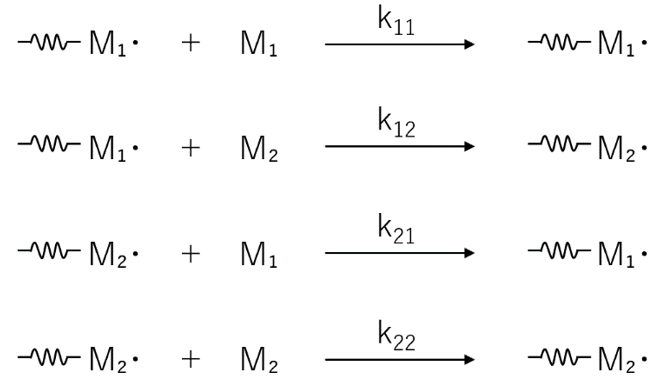

２種類のモノマーM₁、M₂がラジカル共重合する場合の成長反応は次の４つがある。

ここで は末端がM₁の高分子鎖、は末端がM₂の高分子鎖を表し、k₁₁、k₁₂、k₂₁、k₂₂は各反応式における反応速度定数を表す。
このときモノマーM₁とM₂の共重合のしやすさを示す定数（単量体反応性比）であるr₁およびr₂が

r₁ = k₁₁/k₁₂

r₂ = k₂₂/k₂₁

として反応速度定数kから求められる。
反応性比のパターンは大きく５つに分けられる。



① r₁ = r₂ =1　のとき理想共重合

k₁₁＝k₁₂ 、k₁₁＝k₁₂となり理想共重合（得られる共重合体の組成がモノマーの仕込み組成と同じ）となる。



② r₁＜１かつr₂ ＜1のとき交互に反応しやすい共重合

例えばスチレン（M₁）とメタクリル酸メチル（M₂）の組み合わせを考える。r₁＝0.52、r₂＝0.46である。

r₁ = k₁₁/k₁₂より、スチレンラジカルM₁･に対してスチレン（M₁）はメタクリル酸メチル（M₂）の0.52倍、すなわち約半分の反応性を持つ。
同様にr₂ = k₂₂/k₂₁であるから、メタクリル酸メチルラジカルM₂･に対してメタクリル酸メチル（M₂）はスチレン（M₁）の0.46倍で、こちらも約半分の反応性を持つ。

したがってモノマーとしての反応性にあまり差はないと考えられ、交互に反応しやすい共重合が起きる。



③ r₁ >１かつr₂ ＜1、またはr₁ ＜１かつr₂ ＞1のとき交互共重合性に乏しい

スチレン（M₁）と酢酸ビニル（M₂）の組み合わせではr₁＝56、r₂＝0.01である。

つまり、スチレンラジカルM₁･に対してスチレン（M₁）は酢酸ビニル（M₂）の55倍反応しやすく、酢酸ビニルラジカルM₂･に対して酢酸ビニル（M₂）はスチレン（M₁）の1/100の反応性である。

この場合、M₁･ラジカルとM₂･ラジカルのどちらのラジカルに対してもスチレンの方が酢酸ビニルより圧倒的にモノマーとしての反応性が高い。したがってスチレンが消費されるまでスチレンを多く含んだポリマーが得られることになる。



④ r₁＝0かつr₂＝0（k₁₁＝k₁₂＝0）のとき交互共重合

どちらのモノマーも、同じモノマー同士、つまり単独では反応せず交互共重合（得られる共重合体の組成がモノマーの仕込み組成に関わらず１：１）となる。



⑤ r₁＝0またはr₂＝0（k₁₁＝0またはk₁₂＝0）のとき交互共重合

少なくとも片方のモノマーは連続して共重合体に入らない。

例：スチレンと無水マレイン酸



Ｑ－eスキーム

モノマーの反応性は共鳴安定効果（ラジカルの非局在化による安定化）と極性効果によるものであることから、1947年にAlfreyとPriceにより「Ｑ－eスキーム」が提案された。

これは、ビニルモノマーのラジカル共重合の反応性比を、共鳴安定効果と極性効果の２つのパラメーターで表す数理モデルである。

Ｑ－eスキームは経験的なものであり、モノマーのＱ－e値が既知であれば、未知のモノマー対について反応性比を定量的に予測することができる。
Ｑ－eスキームでは、Ｍ₁･ラジカルとＭ₂モノマーの反応速度定数k₁₂について、

k₁₂ = P₁Q₂ exp(-e₁e₂)

と仮定される。

ここでP₁はＭ₁･ラジカルの反応性を表すパラメーターである。

ラジカルは共役と超共役（σ結合とｐまたはπ軌道の相互作用によりσ結合電子が空のｐまたはπ軌道に移動、つまり非局在化）による安定化を受ける。

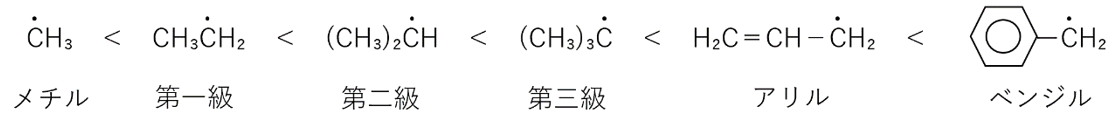

代表的な炭化水素のラジカルの安定性は次のようになっている。

また、
Ｑ₂はＭ₂の共鳴安定化を表すパラメーター、e₁、e₂はそれぞれＭ₁･およびＭ₂の極性効果を表すパラメーターである。

k₁₂ = P₁Q₂ exp(-e₁e₂)　の関係を反応性比r₁とr₂に適用すると次のようになる。

r₁ = k₁₁/k₁₂ = (Q₁/Ｑ₂) exp{-e₁(e₁-e₂)}

r₂ = k₂₂/k₂₁ = (Q₂/Ｑ₁) exp{-e₂(e₂-e₁)}

Ｑ－e値は、一般にスチレンのQ = 1.00、e = -0.80を基準とし、実験的に得られたr₁、r₂の値からそれぞれのモノマーに対するQ値・e値を算出することができる。

得られたＱ－e値は、同じモノマーであれば相手モノマーの組み合わせで少し異なるもののほぼ同じ値を示し、モノマーの反応性を定性的にあらわす値となる。



Q値と反応性の関係

共重合性を予測するにはまずＱ値を考える。Q値とは共鳴安定効果を表すパラメーターだ。

Ｑ値が大きいほど共鳴安定効果は大きく、共鳴安定効果のある置換基をもつモノマーを共役モノマー（Ｑ≥0.2）、共鳴安定効果に影響しない置換基を持つモノマーを非共役モノマー（Ｑ＜0.2）という。

先程のラジカルの安定性の図を思い出してほしい。

ベンジル基をもつスチレンはスチレンラジカルの安定性が高く、Q = 1.00とＱ値が大きい共役モノマーである。

Q値	大（共役モノマー）	小（非共役モノマー）
モノマーの反応性	高い	低い
生成ラジカルの反応性	低い	高い

モノマーの反応性と成長末端ラジカルの反応性は逆関係にある。



e値と反応性の関係

モノマーの反応性はほとんどＱ値によるが、Ｑ値が近いモノマー同士の反応性はe値によって考えられる。e値は極性効果を表すパラメーターだ。

モノマーが電子吸引性の場合はe値が正、電子供与性の場合は負となる。

ここでr₁とr₂の積を取ると、

r₁×r₂ = exp{-(e₁-e₂)²}

となり、０＜r₁×r₂＜１である。
両モノマーのe値の差が大きい（r₁×r₂が小さい）モノマーの組み合わせでは交互共重合が起きる。
また、Ｑ値およびe値が近い（r₁×r₂が大きい）場合は理想共重合が起きる。
